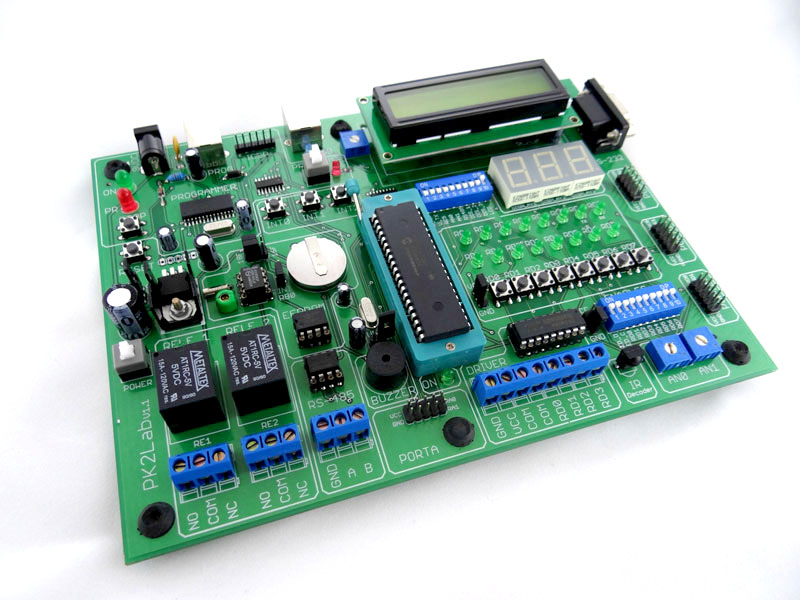

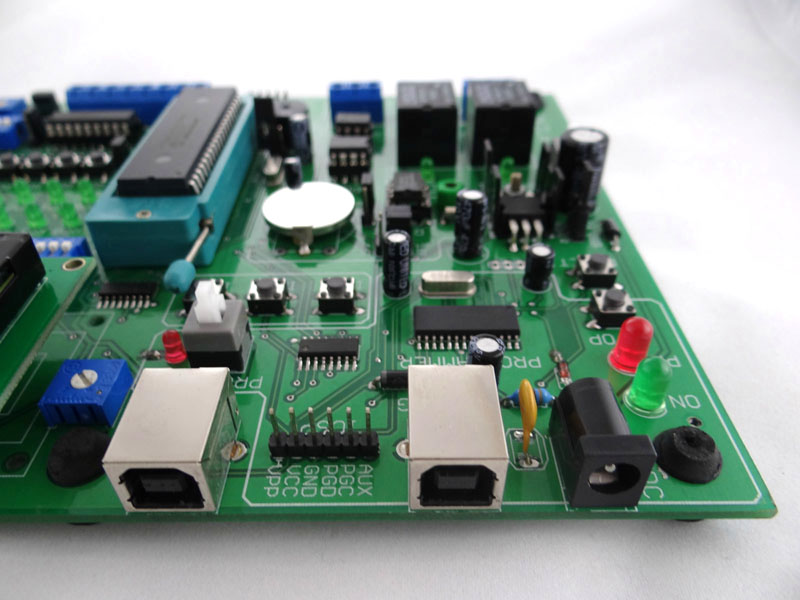

PK2Lab >> Placa de desenvolvimento

APOSTILA >> Curso de Microcontroladores

Este curso foi elaborado com o intuito de facilitar o aprendizado de estudantes e profissionais de eletrônica e informática na criação de projetos microcontrolados, possui vários projetos comentados linha a linha e que abrangem uma grande quantidade de periféricos como display LCD, displays de 7 segmentos, comunicação serial, acionamento de motores de passo entre vários outros exemplos.



Baseado na linguagem C e no compilador MikroC PRO, é uma fonte de informação que não pode faltar aos programadores que estão iniciando na área de microcontroladores, os projetos exemplos podem servir como base ao desenvolvimento de projetos mais elaborados.



O microcontrolador adotado no curso é o PIC18F4550 que acompanha a placa PK2Lab, porém, todos os conceitos podem ser aplicados diretamente aos outros microcontroladores das famílias 16 e 18F da Microchip.

SAIBA MAIS:

: : PRINCIPAIS CARACTERÍSTICAS

: : PERIFÉRICOS ON BOARD

: : PORTAS DE EXPANSÃO

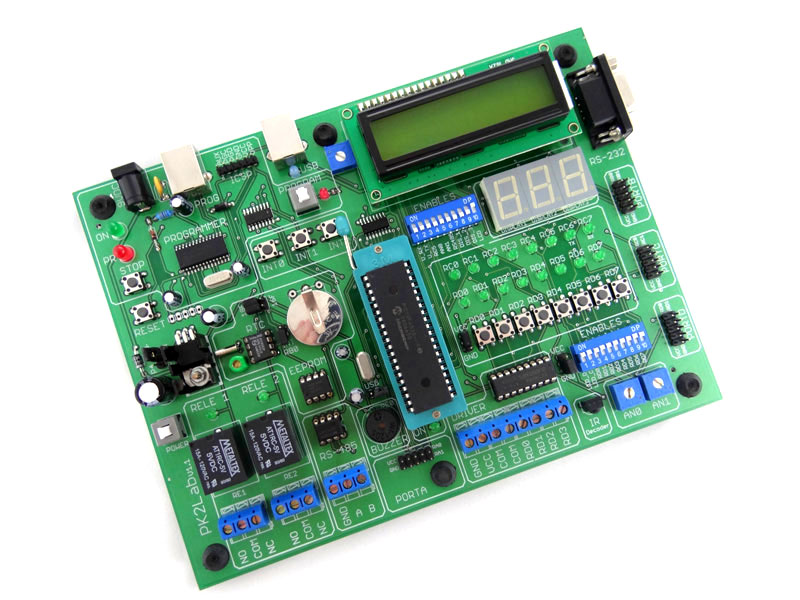

• Aceita uma ampla gama de microcontroladores, entre eles, PIC16F877A, PIC18F887A, PIC18F452 e PIC18F4550 este último com funcionalidades de comunicação USB 2.0 embutida no hardware.

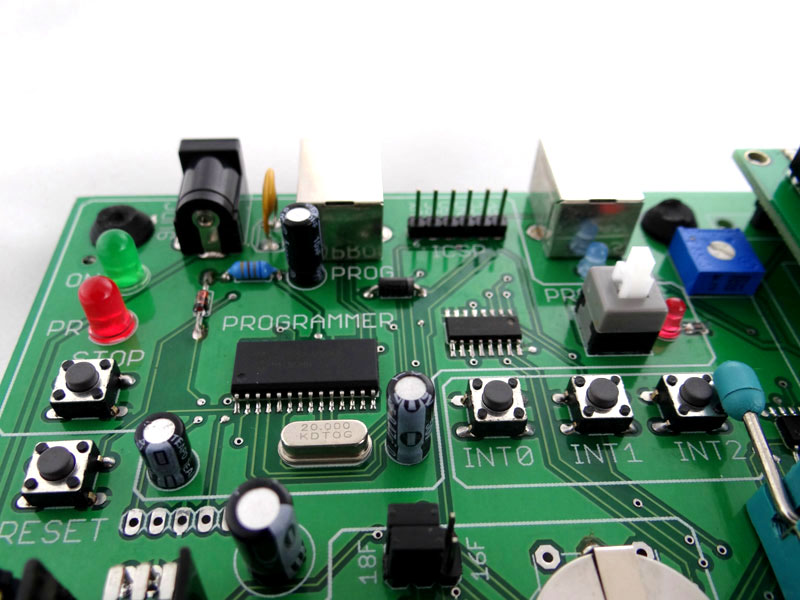

• Possui Gravador/Depurador on board

Pickit2 com chaveamento digital do circuito de gravação para não interferir no circuito em teste, possui ainda uma porta ICSP para gravação de microcontroladores externos a placa e analisador lógico de três canais.



• Soquete ZIF (Zero Insert Force) para o microcontrolador, propiciando trocas rápidas e sem risco.



• Possui módulos para comunicação serial nos formatos RS-232, RS485, USB 2.0, Link Infravermelho 38KHZ e link serial TX/RX via PICKIT2 para uso da serial em computadores e notebooks sem porta serial.



• Alimentação pela própria porta USB do computador ou via fonte externa.

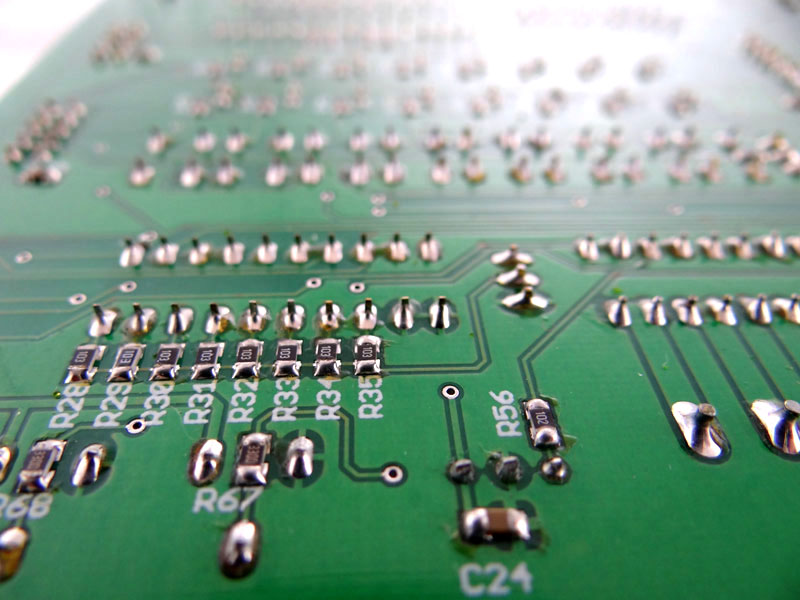

• Placa fabricada em fibra 1.6mm Dupla face.

• Analisador Lógico (Pickit2)

• Conversor USB (Pickit2)

• RTC (PCF8583 Philips)

• Serial EEPROM (24C08)

• RS232 (MAX232)

• RS485 (SN75176)

• USB 2.0 (PIC18F4550)

• Driver 1A STEPPER MOTOR (ULN2803)

• Comunicação Infravermelho(TSOP34038)

• Duas entradas analógicas (AN0 – AN1)

• Três teclas para interrupções (INT0/1/2)

• Barramentos de led’s PORTC e D

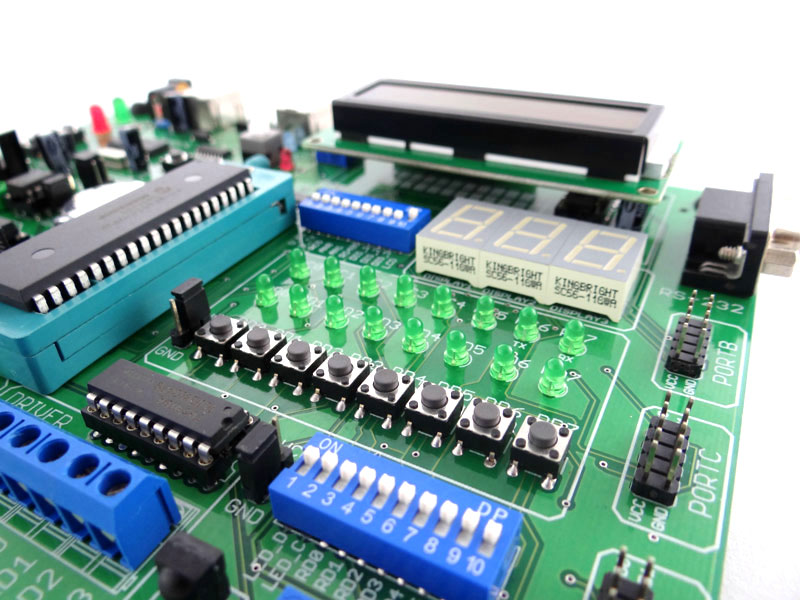

• Oito teclas configuráveis PORTD

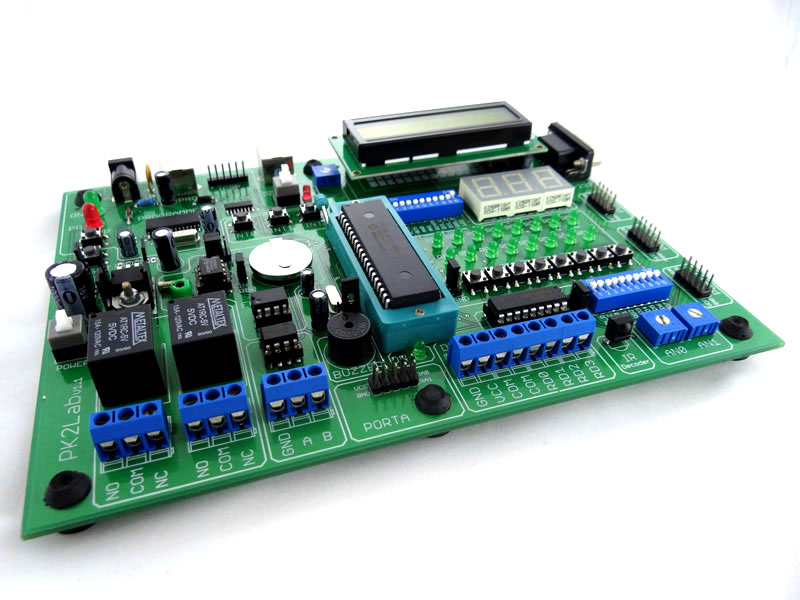

• Duas saídas a reles 1 C/R  10A

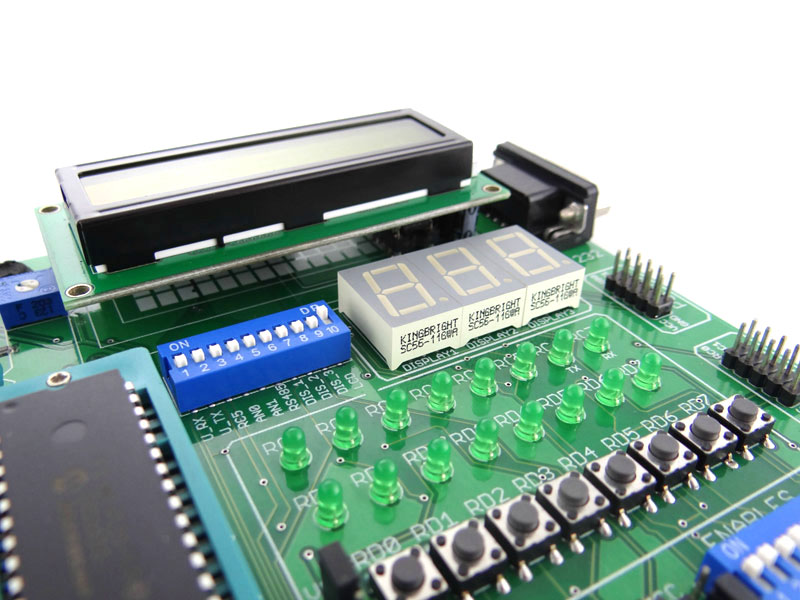

• Três displays de 7 Segmentos

• Display LCD 16x2 retro iluminado

• Buzzer

• Conector ZIF 3M

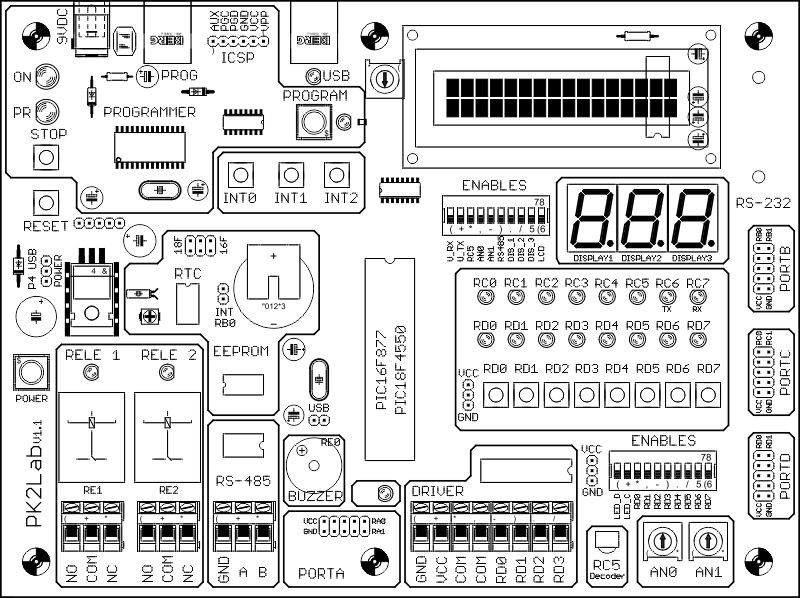

Além dos periféricos encontrados on board a placa PK2Lab possui pinos de expansão dos PORTS A,B,C e D.



Cada PORT ainda conta com os sinais de VCC e GND tornando desta forma, possível a conexão de placas modulares externas, como por exemplo a placa de controle P.I.D. que conta com Motor CC com malha de realimentação via sensores infravermelhos, ou a placa RF que conta com receptor e transmissor RF433MHz para aplicações de links de dados sem fio. Aceita placas de expansão da empresa MikroE. http://www.mikroe.com/add-on-boards
